實驗室膜分離設備

多功能，實驗室，卷式膜，膜分離系統

沃騰膜分離實驗設備專為高校、科研機構及企業研發中心設計，可幫助客戶通過實驗得到關鍵工藝參數以及相應清洗方案，為科研及工業應用提供參考，同時也可作為小型生產設備從事小批量生產。

膜分離實驗設備特點

結構設計緊湊，體積小，安裝使用方便；

操作簡單，設備運行穩定；

循環體積小，分離效果好；

清洗方便，膜芯、膜片可長期循環使用。

本設備主要用于確定料液分離純化的參數并確定其所能達到的效果及所得產品性能的優劣等，為工業化系統提供設計依據。系統可適用于多種規格型號的卷式膜。本系統可以提供相當廣的流量、壓力范圍。*高壓力40bar，具有自動蓄能緩沖及卸壓的安全功能。

可根據實驗需要換裝反滲透，納濾，超濾，微濾等各類卷式膜元件，用于料液的濃縮，脫鹽，分離，提純，澄清，除菌等工藝實驗，可廣泛應用于制藥，食品飲料，化工，植物提取，環保水處理等領域。

一、設計說明

本設備主要用于確定料液分離純化的參數并確定其所能達到的效果及所得產品性能的優劣等，為工業化系統提供設計依據。系統可適用于多種規格型號的卷式膜。本系統可以提供相當廣的流量、壓力范圍。*高壓力60公斤，具有自動蓄能緩沖及泄壓的安全功能。

可根據實驗需要換裝反滲透，納濾，超濾，微濾等各類卷式膜元件，用于料液的濃縮，脫鹽，分離，提純，澄清，除菌等工藝實驗，可廣泛應用于制藥，食品飲料，化工，植物提取，環保水處理等領域，特別適合高校、科研機構、企業研發中心及小批量生產的使用。

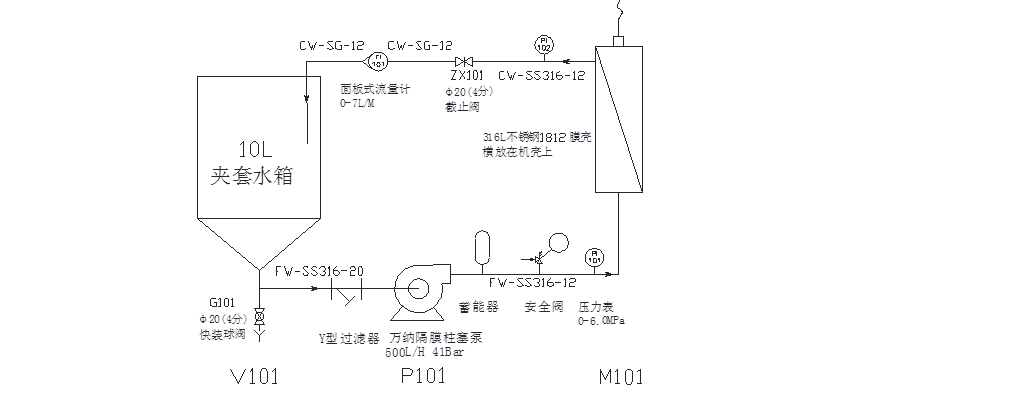

二、 工藝流程

三、流程說明

本設備由水箱V101，高壓泵P101、膜組件M101即其他閥門、儀表、管路等組成。

1、試驗開始前，用清水沖洗設備。

將清水置于水箱V101中，開啟閥門G201、針型閥ZX201，同時檢查閥門G202處于關閉狀態。然后開啟高壓泵沖洗設備。沖洗結束將水排放。

2、開始試驗

將料液置于水箱V101中，開啟閥門G201、針型閥ZX201，同時檢查閥門G202處于關閉狀態。然后開啟高壓泵，通過調節針型閥ZX201和變頻器頻率使得運行壓力為所需值。收集淡側溶液，濃側溶液返回水箱V101，直到達到所需濃縮倍數，或淡測流量小于指定值時停機。

3、試驗結束后，用清水沖洗設備。

四、設備特點

1.結構設計緊湊，體積小，安裝使用方便,操作簡單，設備運行穩定；

2.循環體積?。ǎ?L），分離效果好,清洗方便，膜芯可長期循環使用；

3.動力組件采用進口柱塞泵，高壓力，高效率，耐腐蝕，衛生級別高，壓力*高可達60公斤；

4.變頻器調速功能，精確控制流量與壓力，減少能量損耗，同時避免開機時對膜組件沖擊；可設定指定壓力，穩定運行，壓力變化小于設定值的2%；

5.設備為超濾，納濾，反滲透通用型，可通過更換膜芯實現不同分離精度及功能；

6.采用單只1812膜設計，有效膜面積為0.24平方，標準水透過液量為5—10L/H,

適用于母液量5—100L的膜分離實驗。

7.可按照客戶要求進行個性化設計。

設備參數表

系統組成

附錄：1812膜元件清單
